CENTRO DE CONTROLE DE MOTORES (CCM)

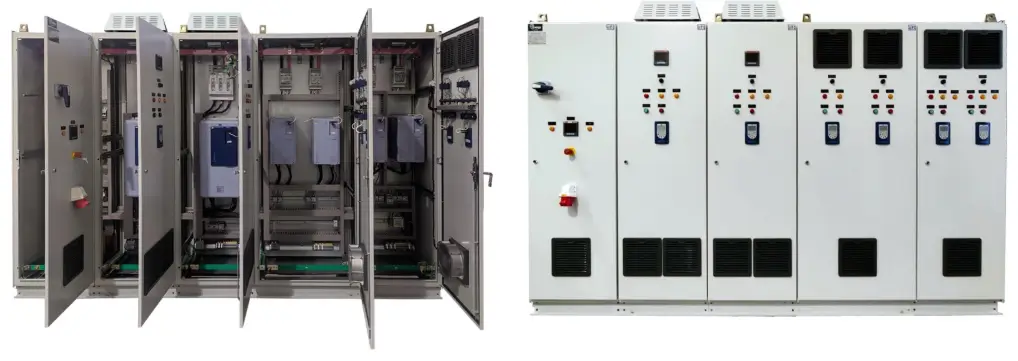

O Centro de Controle de Motores (CCM) desenvolvido pela Energy Painéis Elétricos representa o estado da arte em infraestrutura para ambientes industriais, comerciais e residenciais de alta demanda. Projetado rigorosamente sob a norma NBR IEC 61439-1/2, o sistema utiliza componentes de alta performance para garantir máxima confiabilidade. Trata-se de uma solução modular e escalável, otimizada para o gerenciamento, proteção e automação de motores elétricos, oferecendo compartimentação segregada e opções de gavetas fixas ou extraíveis para facilitar a manutenção e operação.
Características Elétricas e de Controle
O sistema é dimensionado para suportar condições severas de carga e curto-circuito, garantindo a integridade dos ativos e a segurança dos operadores.
| Parâmetro Técnico | Especificação |
|---|---|
| Potência por Unidade | Até 500CV |
| Tensões Nominais | 220V / 380V / 440V / 460V / 690V |
| Corrente Nominal | Até 5.000A |
| Capacidade de Curto (Icw) | Até 65 kA @ 1s |
| Formas de Segregação | 1b, 2b, 3b ou 4b |
| Grau de Proteção | IP31 / IP41 / IP42 (IP54 sob consulta) |
(IP54 sob consulta)
MÉTODOS DE PARTIDA E UNIDADES FUNCIONAIS
O CCM Energy oferece versatilidade total nos tipos de acionamento, incluindo Partida Direta, Soft-Starter e Inversores de Frequência.
INTELIGÊNCIA E COMUNICAÇÃO
Equipado com interface para supervisão local e remota, o painel é totalmente compatível com CLPs e suporta as principais redes de comunicação industriais:
- Profibus-DP e PROFINET IO
- DeviceNet e CANopen
- Modbus-RTU e Modbus-TCP
- EtherNet/IP
Características Mecânicas e Construção
A robustez mecânica é assegurada por processos industriais de alta precisão e tratamentos de superfície que garantem longevidade em ambientes agressivos.
- Tratamento de Superfície: Fosfatização química nas chapas, estanhagem eletrolítica nos barramentos e zincagem nas peças internas.
- Pintura: Epóxi pó eletrostática na cor RAL 7035 (Cinza Claro).
- Estrutura das Chapas: Base 12 MSG; Estrutura 14 MSG; Fechamento 14-16 MSG; Divisórias e Unidades Funcionais 14 MSG.
- Segurança Operacional: Compartimentos obturados que impedem o acesso a partes vivas e possibilidade de travamento com até 3 cadeados com a porta fechada.
- Manutenção Preditiva: Console de comando basculante para acesso sem extração e terminais preparados para medições termográficas sem desenergização.
“O design modular permite ampliações futuras e expansões personalizadas conforme a demanda da planta industrial, sem comprometer a estrutura existente.”
Aplicações Típicas
O CCM Energy é indicado para setores que exigem alta disponibilidade e confiabilidade operacional:
- Indústrias de Processo Contínuo: Química, Papel e Celulose, Mineração e Siderurgia.
- Setor Energético: Plantas de geração, cogeração e utilidades.
- Saneamento: Sistemas críticos de bombeamento e tratamento de água.
- Agroindústria: Usinas de Açúcar e Etanol.
- Manufatura: Automação de linhas produtivas complexas.
Benefícios e Diferenciais Competitivos
- Redução de Downtime: Minimiza paradas não programadas através de diagnósticos rápidos via IHM ou rede.
- Eficiência Energética: Otimização do consumo através de inversores e partidas suaves.
- Segurança Elevada: Proteção total contra sobrecarga, desbalanceamento, falta de fase e arcos elétricos (opcional IEC 61641).
- Economia de Espaço: Centralização do comando e proteção de um grande número de motores em um único local.
